উল্টানো উল্লম্ব তারের অঙ্কন মেশিন: একটি গভীর প্রযুক্তিগত অন্তর্দৃষ্টি

ভূমিকা
তারের অঙ্কন হ'ল একটি মৌলিক ধাতবকর্মী প্রক্রিয়া যা একটি তারের ক্রস-বিভাগটি হ্রাস করতে ব্যবহৃত হয় এটি একটি সিরিজের মধ্য দিয়ে টান দিয়ে। Dition তিহ্যগতভাবে, এই প্রক্রিয়াটি অনুভূমিক বা স্ট্যান্ডার্ড উল্লম্ব তারের অঙ্কন মেশিনগুলি ব্যবহার করে সম্পাদিত হয়েছে। যাইহোক, উল্টানো উল্লম্ব তারের অঙ্কন মেশিনটি একটি অনন্য এবং উদ্ভাবনী কনফিগারেশন উপস্থাপন করে যা বড় ব্যাসের তারগুলি আঁকার জন্য বা ভারী, পরিচালনা করা কঠিন, বা নির্ভুলতা এবং সুরক্ষার প্রয়োজন এমন কয়েলগুলি নিয়ে কাজ করার সময় নির্দিষ্ট সুবিধা দেয়।

এই নিবন্ধটি উল্টানো উল্লম্ব তারের অঙ্কন মেশিনের নকশা, ফাংশন, সুবিধা, অ্যাপ্লিকেশন এবং প্রযুক্তিগত বিবেচনাগুলি অনুসন্ধান করে।

1। একটি উল্টানো উল্লম্ব তারের অঙ্কন মেশিন কী?
একটি উল্টানো উল্লম্ব তারের অঙ্কন মেশিন প্রচলিত মেশিনের বিপরীতে ক্যাপস্তান (অঙ্কন ড্রাম) এবং টেক-আপ সিস্টেমটি ডাইয়ের নীচে অবস্থিত এক ধরণের তারের অঙ্কন সরঞ্জাম। এই কনফিগারেশনে, তারটি ডাইয়ের মাধ্যমে উপরের দিকে টানা হয় এবং তারপরে ক্যাপস্তানের চারপাশে জড়িয়ে থাকে বা সরাসরি বা কাছাকাছি বা কাছাকাছি একটি বড় বান্ডিল (কয়েল) এ কয়েল করা হয়। এই উল্টানো সেটআপটি ইস্পাত, স্টেইনলেস স্টিল, তামা এবং অ্যালুমিনিয়ামের মতো বৃহত ব্যাসের তারগুলি বা কম-নমনীয়তার উপকরণগুলি আঁকার জন্য বিশেষভাবে কার্যকর।

মূল নীতি:
অঙ্কন ক্যাপস্তান ডাইয়ের নীচে অবস্থিত।

তারের উল্লম্বভাবে ward র্ধ্বমুখী টানা হয়।

কয়েলিং অঙ্কন ব্যবস্থার উপরে করা হয়।

2। ডিজাইন এবং কার্যনির্বাহী নীতি
একটি উল্টানো উল্লম্ব তারের অঙ্কন মেশিনের সাধারণ বিন্যাসে নিম্নলিখিত উপাদানগুলি অন্তর্ভুক্ত রয়েছে:

ক। ডাই বক্স এবং ডাই হোল্ডার
ডাই, প্রায়শই টুংস্টেন কার্বাইড বা পলিক্রিস্টালাইন ডায়মন্ড (পিসিডি) থেকে তৈরি, একটি ডাই বাক্সে মাউন্ট করা হয় যাতে কুলিং বা লুব্রিকেশন সিস্টেম অন্তর্ভুক্ত থাকতে পারে।

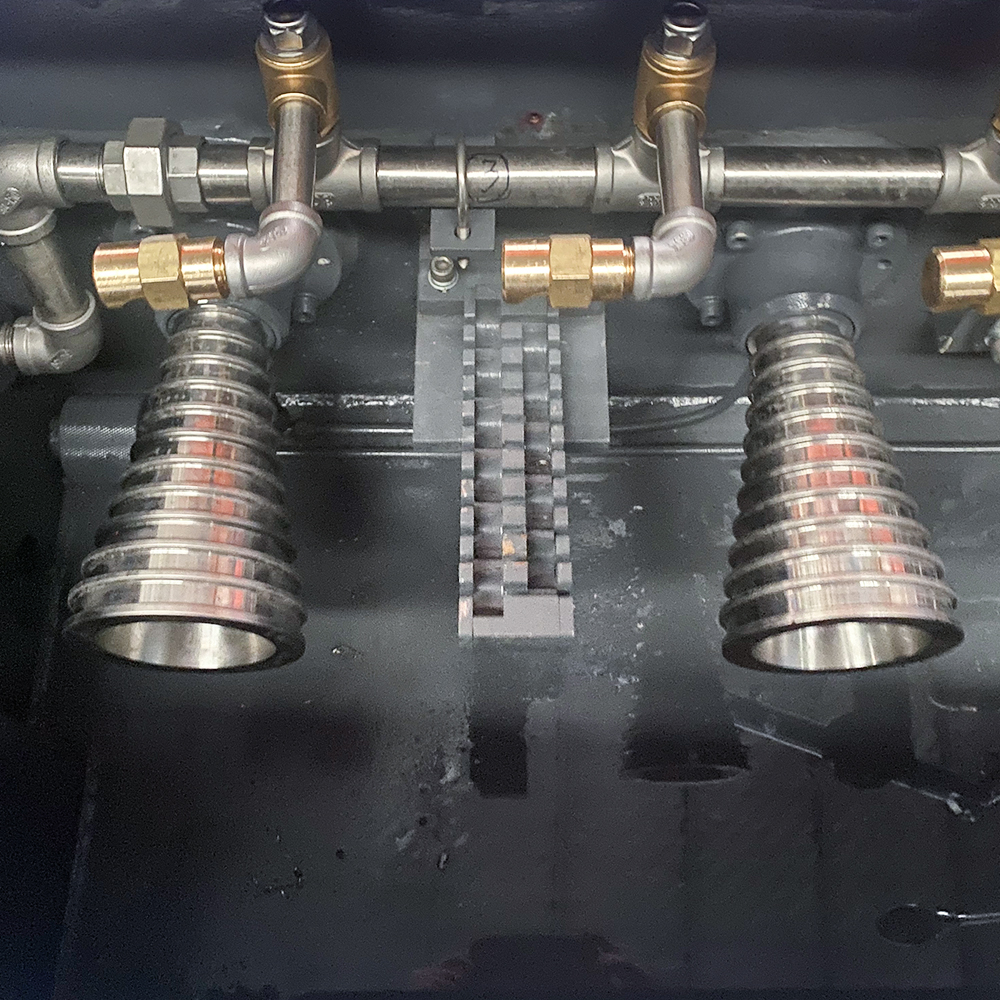

খ। অঙ্কন ক্যাপস্তান (ড্রাম)
ডাইয়ের নীচে অবস্থিত, ক্যাপস্তান তারের উপরের দিকে টানছে। এটি প্রায়শই পরিধানের প্রতিরোধের জন্য শক্ত উপাদানগুলির সাথে খাঁজকাটা বা লেপযুক্ত। এটি সুনির্দিষ্ট টর্ক নিয়ন্ত্রণ সহ একটি মোটর দ্বারা চালিত হয়।

গ। টেক-আপ সিস্টেম
Traditional তিহ্যবাহী মেশিনগুলির বিপরীতে যা তারের নীচের দিকে টানছে, উল্টানো উল্লম্ব মেশিনগুলি তারেরটিকে মেশিনের উপরে স্থাপন করা বা একদিকে বড় উল্লম্ব ঝুড়ি বা স্পুলগুলিতে কয়েল করতে দেয়।

ডি। তৈলাক্তকরণ সিস্টেম
শুকনো বা ভেজা অঙ্কন লুব্রিক্যান্টগুলি উপাদানগুলির উপর নির্ভর করে ব্যবহৃত হয়। উল্লম্ব ওরিয়েন্টেশন দক্ষতার সাথে লুব্রিক্যান্টগুলি নিষ্কাশন এবং পুনরায় ব্যবহার করতে সহায়তা করে।

ই। নিয়ন্ত্রণ ব্যবস্থা
আধুনিক মেশিনগুলি গতি, টর্ক এবং সিঙ্ক্রোনাইজেশন নিয়ন্ত্রণের জন্য পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) এবং এইচএমআই (হিউম্যান-মেশিন ইন্টারফেস) প্যানেল ব্যবহার করে।

3। উল্টানো উল্লম্ব কনফিগারেশনের সুবিধা
ক। মাধ্যাকর্ষণ-সহায়তা কয়েলিং
মেশিনটি মাধ্যাকর্ষণ থেকে প্রাকৃতিকভাবে তারের বৃহত কয়েল বা ক্যারিয়ারগুলিতে গাইড করতে সহায়তা করে, বিশেষত ভারী-গেজ তারের জন্য দরকারী।

খ। হ্রাস তারের বাঁক
তারের সোজা উল্লম্ব লাইনে আঁকা হওয়ায় ন্যূনতম বাঁকানো চাপ রয়েছে, ভাঙ্গনের ঝুঁকি হ্রাস করে এবং পৃষ্ঠের সমাপ্তি উন্নত করে।

গ। বড় কয়েল পরিচালনা করা সহজ
উল্টানো উল্লম্ব মেশিনগুলি বৃহত তারের কয়েলগুলির জন্য আদর্শ যা traditional তিহ্যবাহী অনুভূমিক সেটআপগুলিতে পরিচালনা করা কঠিন।

ডি। উন্নত তৈলাক্তকরণ পুনরুদ্ধার
মাধ্যাকর্ষণ অতিরিক্ত লুব্রিক্যান্টকে নীচে টানতে থাকায় এটি আরও দক্ষতার সাথে সংগ্রহ করা যেতে পারে, যার ফলে ক্লিনার অপারেশন এবং কম লুব্রিক্যান্ট খরচ হয়।

ই। কমপ্যাক্ট ফ্লোর স্পেস
যেহেতু অঙ্কন অপারেশনটির বেশিরভাগ অংশ উল্লম্ব, তাই এই মেশিনগুলি কিছু কারখানার বিন্যাসে আরও স্থান-দক্ষ হতে পারে।

4। অ্যাপ্লিকেশন
উল্টানো উল্লম্ব তারের অঙ্কন মেশিনটি প্রাথমিকভাবে নিম্নলিখিত সেক্টরে ব্যবহৃত হয়:

ইস্পাত তারের শিল্প (কার্বন স্টিল, অ্যালো স্টিল, স্টেইনলেস স্টিল)

বৈদ্যুতিক তারের উত্পাদন

ভারী শুল্ক তামা বা অ্যালুমিনিয়াম ওয়্যার প্রসেসিং

প্রিস্ট্রেসড কংক্রিট স্টিল স্ট্র্যান্ড (পিসি স্ট্র্যান্ড) উত্পাদন

ওয়েল্ডিং তারের উত্পাদন

ঠান্ডা শিরোনাম তারের উত্পাদন

5 .. প্রযুক্তিগত বিবেচনা
ক। তারের উপাদান এবং ব্যাস
সাধারণত মেশিনের ক্ষমতার উপর নির্ভর করে 5 মিমি থেকে 30 মিমি পর্যন্ত তারের ব্যাসের জন্য ব্যবহৃত হয়।

হার্ড-অঙ্কন উপকরণগুলির জন্য আদর্শ বা যখন পাস প্রতি ন্যূনতম বিকৃতি প্রয়োজন হয়।

খ। নির্বাচন এবং পরিধান মারা
উল্লম্ব ওরিয়েন্টেশনের জন্য শক্তিশালী, পরিধান-প্রতিরোধী মারা যায়।

পরিধান সনাক্ত করতে এবং ব্যাসের অসঙ্গতিগুলি প্রতিরোধের জন্য ধ্রুবক পর্যবেক্ষণ প্রয়োজন।

গ। মোটর এবং ড্রাইভ
উচ্চ-টর্ক মোটর এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) গতি নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

শক্তি-দক্ষ মোটরগুলি অপারেশনাল ব্যয়কে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।

ডি। শীতল এবং তৈলাক্তকরণ
ঘর্ষণের কারণে উচ্চ-তাপমাত্রার উত্থানের জন্য দক্ষ শীতলকরণ প্রয়োজন।

শুকনো পাউডার বা তেল-ভিত্তিক লুব্রিক্যান্টগুলি অবশ্যই উল্লম্ব প্রবাহ গতিশীলতার সাথে সামঞ্জস্যপূর্ণ হতে হবে।

ই। সুরক্ষা বৈশিষ্ট্য
চলমান উল্লম্ব তারের সাথে দুর্ঘটনাজনিত যোগাযোগের বিরুদ্ধে রক্ষা করা।

ওভার-টেনশন রোধ করতে জরুরী স্টপ সিস্টেম এবং লোড সেন্সর।

6। বৈকল্পিক এবং কাস্টমাইজেশন
একক ক্যাপস্টান বা মাল্টি-ক্যাপস্টান মেশিন

ভেজা বা শুকনো অঙ্কন

ইনলাইন অ্যানিলিং (তামা বা অ্যালুমিনিয়াম তারের জন্য)

কয়েল স্থানান্তর সিস্টেম (স্বয়ংক্রিয় বা ম্যানুয়াল)

সোজা বা কাটিয়া সরঞ্জামের সাথে একীকরণ

7 ... সীমাবদ্ধতা
অনুভূমিক মেশিনগুলির তুলনায় উচ্চ প্রাথমিক ব্যয়

সুবিধাগুলিতে উচ্চতর উল্লম্ব ছাড়পত্রের প্রয়োজন হতে পারে

আল্ট্রা-ফাইন ওয়্যার অঙ্কনের জন্য আদর্শ নয় (মোটা গেজের জন্য আরও উপযুক্ত)

উল্লম্ব কম্পন বা কাঁপতে এড়াতে ডাই অ্যালাইনমেন্ট অবশ্যই সুনির্দিষ্ট হতে হবে

8। সাম্প্রতিক প্রযুক্তিগত উন্নয়ন
পৃষ্ঠ পরিদর্শন জন্য এআই-ভিত্তিক মান নিয়ন্ত্রণ

ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণের জন্য আইওটি-সক্ষম পর্যবেক্ষণ

ব্যবহার এবং পরিবেশগত প্রভাবকে অনুকূল করতে স্মার্ট লুব্রিকেশন সিস্টেম

ব্রেকিং শক্তি পুনরুদ্ধার করতে শক্তি পুনর্জন্ম সিস্টেম

উপসংহার
ইনভার্টেড উল্লম্ব তারের অঙ্কন মেশিনটি তারের উত্পাদন প্রযুক্তির একটি শক্তিশালী বিবর্তন। এর ward র্ধ্বমুখী অঙ্কন প্রক্রিয়া এবং মাধ্যাকর্ষণ-সহায়তায় টেক-আপ সিস্টেম বৃহত এবং ভারী তারগুলি পরিচালনা করতে, পণ্যের গুণমান নিশ্চিতকরণ, যান্ত্রিক চাপ হ্রাস করা এবং অপারেটরের সুরক্ষা উন্নত করার ক্ষেত্রে সুস্পষ্ট সুবিধা সরবরাহ করে। যেহেতু উত্পাদন চাহিদা উচ্চতর কর্মক্ষমতা এবং শক্তি দক্ষতার দিকে পরিবর্তিত হয়, এই ধরণের মেশিন ভারী শিল্প তারের প্রক্রিয়াকরণে ট্র্যাকশন অর্জন করতে থাকে।

এর নকশা, কার্যকারিতা এবং অ্যাপ্লিকেশনগুলি বোঝার মাধ্যমে, নির্মাতারা উত্পাদনশীলতা বাড়াতে, বর্জ্য হ্রাস করতে এবং সামগ্রিক প্রক্রিয়া দক্ষতা বাড়ানোর জন্য এর সুবিধাগুলি অর্জন করতে পারে
